Bộ xử lý pha trộn cạnh bốn kênh Geobox G814

Geobox G814 là bộ xử lý pha trộn cạnh màn hình cong chuyên nghiệp bốn kênh được thiết kế để pha trộn cạnh tinh vi cũng như làm cong hình ảnh, xếp chồng, ánh xạ chiếu…v.v. Nó bao gồm hai mô-đun xử lý G812 và có thể hoạt động như chức năng kép của G812.

8 đầu vào (4x HDMI, 2x DP, 2x VGA) và 4x đầu ra HDMI được thiết kế trong Geobox G814. Đầu vào hỗ trợ lên đến 7680*1200 @30Hz, 4096*2160 @60Hz với mẫu màu đầy đủ 4:4:4. Đầu ra hỗ trợ lên đến 2048*1080 @60Hz. Nó được tích hợp với bộ xử lý cao cấp 10 bit, chuyển động thích ứng de-interlace, thuật toán làm mịn góc thấp, kéo xuống 3:2/2:2 và hỗ trợ thời gian đầu vào không theo tiêu chuẩn VESA để kết nối với nhiều nguồn đầu vào khác nhau.

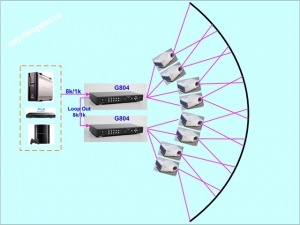

HDMI 2.0 loop out hỗ trợ kết nối chuỗi lên đến 7680*1200 @30Hz và cho phép hiển thị lớn với nhiều đơn vị được xếp tầng. Chức năng tường video trong G814 là cắt và phân bổ hình ảnh nguồn cho mỗi máy chiếu và thiết lập các điểm ảnh chồng chéo để pha trộn cạnh. Có thể đạt được pha trộn cạnh màn hình cong hoàn chỉnh thông qua bộ điều khiển từ xa hoặc Ethernet mà không cần phần mềm PC, bộ phân phối video và bộ chia.

Geobox G814 kết nối 4 máy chiếu cho một màn hình

Sử dụng G814, ​​người dùng có thể thay thế máy chiếu cao cấp bằng máy chiếu giá rẻ mà không bị dịch chuyển ống kính, cong vênh và pha trộn cạnh. Nó cung cấp giải pháp cấu hình dễ dàng, rào cản gia nhập thấp, hiệu quả về chi phí, đáng tin cậy và linh hoạt.

G814 được thiết kế để hỗ trợ đầu vào EDID có thể lập trình và không phải chuẩn VESA. Người dùng có thể tạo bất kỳ thời gian EDID nào trong phạm vi từ 1024x768 đến 3840x2400 để tối ưu hóa hiệu suất video.

Hệ thống cung cấp điện kép được nhúng trong G814. Người dùng có thể sử dụng nguồn điện xoay chiều 100V-240V hoặc nguồn điện một chiều 12V 2A với bộ đổi nguồn DC 12V bên ngoài.

Thông số kỹ thuật

• G812: mô hình xử lý đơn, G814: mô hình xử lý kép
• Mỗi mô-đun xử lý: Đầu vào: 2x HDMI 2.0b, 1x DP1.2a, 1x VGA.
• HDCP: HDMI V2.2/V1.4, DP: HDCP: V1.3.
• Độ phân giải đầu vào: 4096x2160 @60Hz, 7680*1200 @30Hz.
• Hỗ trợ thời gian đầu vào không theo tiêu chuẩn VESA.
• Đầu ra: G812: 2x HDMI, G814: 4x HDMI, lên đến 2048x1080 @60Hz & WUXGA.
• Tín hiệu đầu vào/đầu ra là 10 bit, lấy mẫu sắc độ 4:4:4. Đầu vào hỗ trợ tín hiệu RGB/YUV tuần tự và xen kẽ. Đầu ra là RGB tuần tự.
• G812: 1x cổng HDMI 2.0b cho kết nối chuỗi nhiều thiết bị. G814: 2x cổng HDMI.
• Công cụ Warp dùng để căn chỉnh hình học lên đến 17*9 điểm kiểm soát trong điều khiển IR và Công cụ PC GCT.
• Tinh chỉnh vị trí pixel lưới 120x68. Mỗi điểm điều khiển có thể được điều chỉnh với 1/4 pixel/bước và di chuyển lên đến phạm vi điều chỉnh 12,5 pixel. Điểm điều chỉnh tối đa là 100 điểm.
• Phạm vi điều chỉnh hình học lên tới 600 pixel theo cả hai hướng H&V.
• Độ trễ hai khung hình: 33ms (ở V = 60Hz)
• Pha trộn cạnh ở 4 cạnh lên đến H= 1920 pixel, V=1200 pixel với hiệu chỉnh gamma RGB độc lập và nâng cao mức độ đen 9 vùng.
• Hỗ trợ điều chỉnh Tường góc loại “W” ở H&V tại vị trí linh hoạt với cùng hệ số tỷ lệ hình ảnh. Phạm vi điều chỉnh ở 4 góc, ngang/dọc và điểm cong là 1200 pixel mỗi góc.
• Đầu ra âm thanh HDMI & SPDIF nhúng
• EDID có thể lựa chọn và lập trình trong phạm vi: H=1024-3840, V=720-2400.
• Bảo vệ ESD: ±8kV (Xả qua khe hở không khí), ±4kV (Xả tiếp xúc)
• Nguồn điện kép trong G810. Người dùng có thể sử dụng nguồn điện AC 100-240V hoặc DC 12V. Khi sử dụng nguồn điện AC, có đầu ra DC 12V 1A cho bộ mở rộng tín hiệu.
• Tiêu thụ điện năng:
  • Không có đầu ra DC12V/1A: G812: AC 240V, 0,05A/11,9W, 110V: 0,106A/11,7W, G814: AC240V 0,139A/33,4W, AC110V: 0,295A/32,5W
  • Với đầu ra DC12V/1A: G812: AC 240V: 0,10A/23,9W, 110V: 0,215A/23,7W, G814: AC240V: 0,139A/33,4W, AC110V: 0,295A/32,5W
• Môi trường làm việc: 45*C, 10-90% RH
• Điều khiển: IR, RS232, WebGui & công cụ PC cho USB & Ethernet
• Kích thước (Chỉ thân máy): G812: 440mm*161mm*44mm, G814: 440mm*172mm*58mm
• Trọng lượng: Geobox G814: 2,46kg
